Ruck SL…E С РЕГУЛЯТОРОМ
Ruck SL…E С РЕГУЛЯТОРОМ

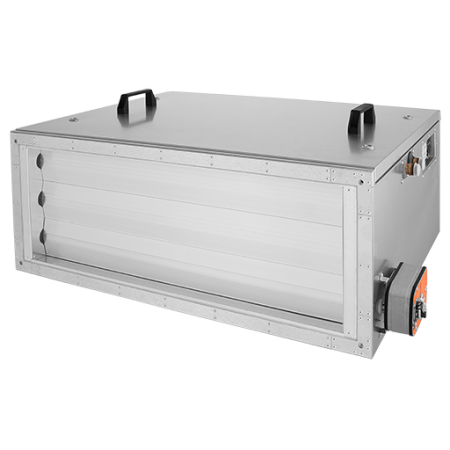

Приточные установки Ruck SL…E С РЕГУЛЯТОРОМ

Инструкция
Каталог

ПРИМЕНЕНИЕ:

  • Вентагрегаты типа SL применяются для установки в подвесных потолках;
  • Используются для общеобменной вентиляции жилых, офисных, промышленных и общественных зданий;
  • Может коммутироваться с вытяжным вентилятором;
  • Благодаря низким шумам агрегат может быть установлен в непосредственной близости к обслуживаемым помещениям.

ДИЗАЙН:

  • Корпус агрегатов SL выполнен полностью из оцинкованного стального листа;
  • Конструкция термически и акустически изолирована минеральной ватой толщиной 30 мм с классом высокой плотности 88 кг/м3, который значительно более эффективно поглощает низкие значения частоты звука;
  • Внутреннее сопротивление потока очень мало по сравнению с широким диапазоном производительности;
  • Конструкция характеризуется компактностью и высоким качеством;
  • Инновацией является использование нагревательных / охлаждающих теплообменников, которые можно без особого труда изменить на правую либо левую сторону по подключению тепло / холодо носителя;
  • В зависимости от модели и опций устройства могут быть оснащены карманными фильтрами класса EU5 и EU7, а элементы отопления / охлаждения могут быть: водяной теплобменник, водяной или фреоновый охладитель.

ВЕНТИЛЯТОРЫ:

  • Модели, оснащенные радиальными вентиляторами - обозначенные буквой «G». При использование вентиляторов диагонального типа EL - обозначено буквой «H».

УПРАВЛЕНИЕ И АВТОМАТИЗАЦИЯ:

  • Все модели агрегатов SL имеют напряжение 230 В, 50 Гц;
  • Степень защиты IPX4, класс изоляции F;
  • Панели управления имеют контроллер со встроенным датчиком температуры;
  • Панель управления полностью подключена, плата управления автоматикой имеет очень маленький размер и встроена в кассету, что обеспечивает быстрый доступ к отдельным соединениям;
  • Автоматизация также включает контроль загрязнения фильтра, воздушный клапан с приводом, защиту от замерзания, датчик температуры в помещении или приточного воздуха.

С панели управления, оснащенной светодиодным дисплеем, можно управлять следующими настройками:

  • контроль текущей скорости вращения вентилятора и текущей температуры;
  • уставка целевой температуры воздуха;
  • управление нагревом / охлаждением;
  • уставка минимального и максимального значения температуры;
  • уставка одной из трех скоростей вращения вентилятора на панели управления;
  • устанавка одной из трех скоростей взаимодействующего вытяжного вентилятора;
  • защита от замерзания водонагревателя;
  • привод водяного насоса горячей воды для нагревателя;
  • проверка состояния фильтров;
  • работа привода воздушного клапана;
  • также доступны версии без автоматизации (вытяжные установки).

ФИЛЬТР:

  • В стандарте каждый агрегат оснащен карманными фильтрами класса EU5, опционально доступен фильтр класса EU7.

НАГРЕВАТЕЛЬ:

  • Агрегат оснащен водонагревателем, подключение которого можно изменить самостоятельно на правое либо левое;
  • Термостаты, контролирующие защиту от замерзания и температуру приточного воздуха, входят в комплект поставки;
  • 3-х ходовые клапаны, приводы клапанов являются дополнительными принадлежностями;
  • В сборку системы не входит насос питательной воды;
  • При желании можно заказать версию с внешним модулем электронагревателя, установленным в канале за центральным блоком;
  • Модуль нагревателя выпускается в трех размерах: тепловая мощность 9, 18 и 27 кВт;
  • Нагреватель оснащен встроенным регулятором температуры, он подключается непосредственно к системе автоматизации центрального блока SL, благодаря которой можно регулировать мощность плавно.

ОХЛАДИТЕЛЬ:

  • Панель управления может быть оснащена водяным охладителем или системой охлаждения фреоном (DXcoil).
ТИП ID UNV fNHz PNW ηfa% ηt% ImaxA ∑LWA2dB(A) ∑LWA5dB(A) ∑LWA6dB(A) Цена UAH Кол-во шт.
SL 12040 E2J 10 10 135969 230, 1~ 50 1468 42.40 45.20 6.74 62 83 90 405403
–
+
 КУПИТЬ
SL 12040 E2J 20 10 135970 230, 1~ 50 1468 42.40 45.20 6.74 62 83 90 415249
–
+
 КУПИТЬ
SL 12040 E3J 11 10 135952 230, 1~ 50 1483 32.60 33.80 6.78 69 83 92 539119
–
+
 КУПИТЬ
SL 12040 E3J 12 10 135951 230, 1~ 50 1483 32.60 33.80 6.78 69 83 92 537744
–
+
 КУПИТЬ
SL 12040 E3J 21 10 135954 230, 1~ 50 1483 32.60 33.80 6.78 69 83 92 551803
–
+
 КУПИТЬ
SL 12040 E3J 22 10 135953 230, 1~ 50 1483 32.60 33.80 6.78 69 83 92 548964
–
+
 КУПИТЬ
SL 6030 E2J 10 10 135885 230, 1~ 50 288 39.90 42.50 1.90 59 78 85 197091
–
+
 КУПИТЬ
SL 6030 E2J 20 10 135886 230, 1~ 50 288 39.90 42.50 1.90 59 78 85 213944
–
+
 КУПИТЬ
SL 6030 E3J 11 10 135855 230, 1~ 50 273 38.40 40.30 1.88 57 77 84 264636
–
+
 КУПИТЬ
SL 6030 E3J 12 10 135854 230, 1~ 50 273 38.40 40.30 1.88 57 77 84 285747
–
+
 КУПИТЬ
SL 6030 E3J 21 10 135857 230, 1~ 50 273 38.40 40.30 1.88 57 77 84 278695
–
+
 КУПИТЬ
SL 6030 E3J 22 10 135856 230, 1~ 50 273 38.40 40.30 1.88 57 77 84 299806
–
+
 КУПИТЬ
SL 9030 E2J 10 10 136263 230, 1~ 50 540 41.80 44.70 3.68 65 81 86 240732
–
+
 КУПИТЬ
SL 9030 E2J 20 10 136266 230, 1~ 50 540 41.80 44.70 3.68 65 81 86 257585
–
+
 КУПИТЬ
SL 9030 E3J 11 10 136205 230, 1~ 50 545 33.90 34.10 3.55 65 78 86 312579
–
+
 КУПИТЬ
SL 9030 E3J 12 10 136254 230, 1~ 50 545 33.90 34.10 3.55 65 78 86 337814
–
+
 КУПИТЬ
SL 9030 E3J 21 10 136257 230, 1~ 50 545 33.90 34.10 3.55 65 78 86 330807
–
+
 КУПИТЬ
SL 9030 E3J 22 10 136260 230, 1~ 50 545 33.90 34.10 3.55 65 78 86 350498
–
+
 КУПИТЬ
SL 9040 E2J 10 10 136150 230, 1~ 50 738 41.40 43.50 3.37 60 80 88 295593
–
+
 КУПИТЬ
SL 9040 E2J 20 10 136159 230, 1~ 50 738 41.40 43.50 3.37 60 80 88 309652
–
+
 КУПИТЬ
SL 9040 E3J 11 10 136022 230, 1~ 50 736 33.80 36.00 3.36 64 82 91 385668
–
+
 КУПИТЬ
SL 9040 E3J 12 10 135828 230, 1~ 50 736 33.80 36.00 3.36 64 82 91 403984
–
+
 КУПИТЬ
SL 9040 E3J 21 10 136028 230, 1~ 50 736 33.80 36.00 3.36 64 82 91 401146
–
+
 КУПИТЬ
SL 9040 E3J 22 10 136025 230, 1~ 50 736 33.80 36.00 3.36 64 82 91 419462
–
+
 КУПИТЬ
